廠家直銷★價格公道★品質鉑金★售后放心4-20mA.DC(1-5V.DC)信號制是國際電工委員會(IEC):過程控制系統（是連接儀表、變送設備、控制設備、計算機采樣設備）用模擬信號標準。我國從DDZ-Ⅲ型電動儀表開始采用這一國際標準信號制，儀表傳輸信號采用4-20mA.DC,聯絡信號采用1-5V.DC，即采用電流傳輸、電壓接收的信號系統。
為什么標準信號要定為4-20mA呢？
★遠傳信號用電流源優于電壓源
因?yàn)楝F(xiàn)場與控制室之間的距離較遠，連接電線的電阻較大時，如果用電壓源信號遠傳，由于電線電阻與接收儀表輸入電阻的分壓，將產生較大的誤差，而用恒電流源信號作為遠傳，只要傳送回路不出現分支，回路中的電流就不會隨電線長短而改變，從而保證了傳送的精度。
★信號最大電流選擇20mA的好處
最大電流20MA的選擇是基于:安全、實用、功耗、成本的考慮。安全火花儀表只能采用低電壓、低電流，20mA的電流通斷引起的火花能量不足以引燃瓦斯，非常安全；綜合考慮生產現場儀表之間的連接距離，所帶負載等因素；還有就是功耗及成本問題，對電子元件的要求,，供電功率的要求等因素。
★信號起點電流為什么是4mA？
4-20mA變送器兩線制的居多，兩線制即電源、負載串聯在一起，有一公共點，而現場變送器與控制室儀表之間的信號聯絡及供電僅用兩根電線。為 什么起點信號不是0mA?這是基于兩點:
1、變送器電路沒有靜態工作電流將無法工作，信號起點電流4mA.DC就是變送器的靜態工作電流。
2、同時儀表電氣零點為4mA.DC，不與機械零點重合，這種“活零點”有利于識別斷電和斷線等故障。
總結：電流信號（4-20mA信號）的優點
a、電流信號適合遠距離傳輸，因?yàn)殡娏餍盘?hào)不受導線電阻的影響，而電壓信號在導線本身具有電阻的情況下會分壓，導致測量不精準。一般4-20mA最遠傳送距離控制在100m以內，再遠則建議使用數字信號（比如RS485通訊等）。
b、電流信號一般采用兩線制，電壓信號一般采用三線制，相比之下，兩線制比三線制節省材料，降低成本。
c、相對于現場工況比較復雜的，電流信號抗干擾的能力相比電壓信號更強。在有干擾的工況下，建議用戶選擇4-20mA信號。

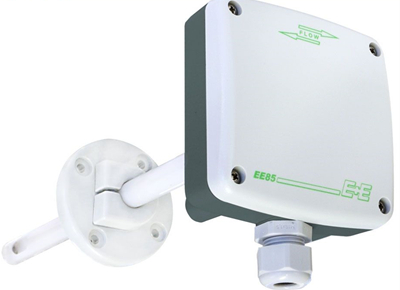

恒溫恒濕空調系統，采用電流信號的溫濕度傳感器，有利于溫濕度精度的控制，受外界因素的干擾和影響比較小。而且4-20mA電流信號也是工控產品的主流輸出信號。
